مخازن تحت فشار یکی از حیاتیترین تجهیزات در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاهها و… هستند. این مخازن برای نگهداری سیالات یا گازها در فشار بالاتر از فشار اتمسفریک طراحی میشوند و کوچکترین نقص در طراحی، ساخت یا بهرهبرداری از آنها میتواند باعث نشتی، انفجار، خسارات مالی و حتی تلفات انسانی شود.
به همین دلیل بازرسی مخازن تحت فشار به عنوان یکی از مهمترین فرآیندهای کنترل کیفیت و ایمنی در صنایع شناخته میشود. این بازرسیها با هدف اطمینان از سلامت ساختاری مخزن، تشخیص عیوب، بررسی انطباق با استانداردها و جلوگیری از حوادث صنعتی انجام میشوند.
در شرکت مهندسی توسعه ایمن کوشا (TIC) خدمات بازرسی مخازن تحت فشار با استفاده از تجهیزات پیشرفته، کارشناسان متخصص و مطابق با استانداردهای بینالمللی و ملی انجام میشود تا ایمنی و عملکرد صحیح تجهیزات صنعتی تضمین گردد.

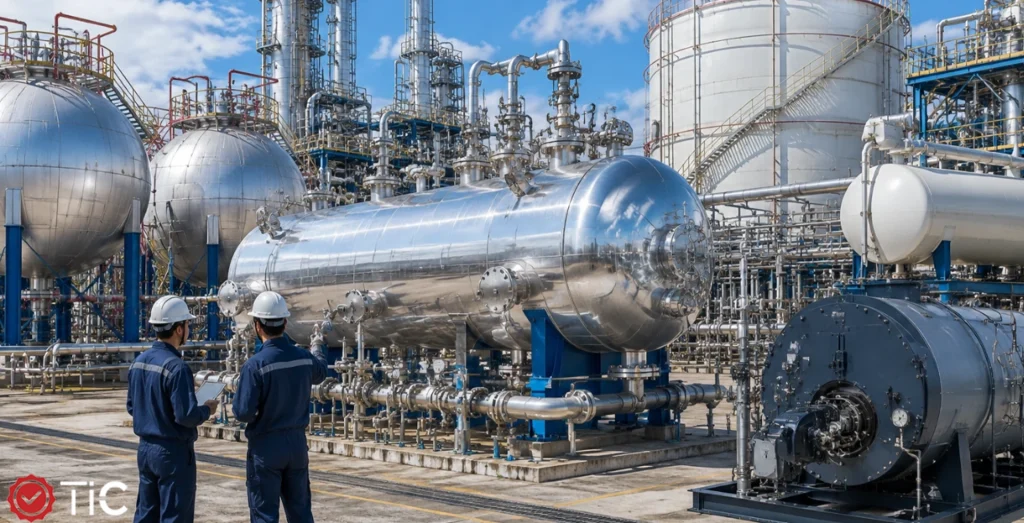

مخزن تحت فشار چیست؟
مخزن تحت فشار تجهیزی است که برای نگهداری گازها یا مایعات در فشاری بالاتر از فشار محیط طراحی میشود. این مخازن ممکن است به صورت استوانهای یا کروی ساخته شوند و در بسیاری از صنایع نقش کلیدی دارند.
نمونههایی از مخازن تحت فشار شامل موارد زیر است:
- مخازن ذخیره گاز مایع (LPG)
- دیگهای بخار
- مخازن ذخیره گازهای صنعتی
- مخازن فرآیندی در پالایشگاهها
طراحی و ساخت این مخازن باید مطابق با استانداردها و کدهای معتبر بینالمللی و یا ملی انجام شود تا از بروز خطرات احتمالی جلوگیری گردد.
برای اطلاع بیشتر مقاله استانداردهای بازرسی مخازن تحت فشار را مطالعه نمایید.
اهمیت بازرسی مخازن تحت فشار
بازرسی مخازن تحت فشار نقش حیاتی در حفظ ایمنی کارکنان، جلوگیری از توقف تولید و افزایش عمر تجهیزات دارد. با توجه به شرایط کاری سخت این تجهیزات، مانند فشار بالا، دمای زیاد و محیطهای خورنده، احتمال بروز عیوب در آنها وجود دارد.
مهمترین اهداف بازرسی مخازن تحت فشار عبارتاند از:
- شناسایی ترکها، خوردگیها و نقصهای ساختاری
- بررسی انطباق مخزن با استانداردهای طراحی و ساخت
- جلوگیری از انفجار یا نشت مواد خطرناک
- افزایش عمر مفید تجهیزات
- کاهش هزینههای تعمیرات و توقف تولید
استانداردهای بازرسی مخازن تحت فشار
برای طراحی، ساخت و بازرسی مخازن تحت فشار، استانداردهای مختلفی در سطح بینالمللی وجود دارد که رعایت آنها الزامی است. این استانداردها چارچوبی برای کنترل کیفیت، ایمنی و قابلیت اطمینان تجهیزات فراهم میکنند.
مهمترین استانداردهای مورد استفاده در این حوزه شامل موارد زیر است:
- استاندارد ASME Section VIII
- استاندارد EN 13445
- استاندارد BS 5500
- استاندارد ملی ایران INSO 841 برای مخازن LPG
هر یک از این استانداردها دستورالعملهایی دقیق درباره طراحی، انتخاب مواد، جوشکاری، تستها و بازرسیها ارائه میدهند.
برای اطلاع کامل از تمامی استانداردها به صحفه مقالات ما مراجعه نمایید.
مراحل بازرسی مخازن تحت فشار
بازرسی مخازن تحت فشار معمولاً در سه مرحله اصلی انجام میشود:
بازرسی حین ساخت
در این مرحله تمامی فرآیندهای تولید مخزن از جمله انتخاب مواد، جوشکاری، مونتاژ و انجام تستها مورد بررسی قرار میگیرد.
مهمترین اقدامات در این مرحله شامل:
- بررسی طراحی و محاسبات فنی
- کنترل مواد اولیه
- بررسی WPS و PQR
- ارزیابی صلاحیت جوشکاران
- انجام تستهای غیر مخرب
- کنترل ابعادی و بازرسی چشمی
بازرسی قبل از بهرهبرداری
پس از تکمیل ساخت مخزن، آزمایشهای مختلفی برای اطمینان از ایمنی آن انجام میشود.
این آزمایشها شامل:
- آزمون هیدرواستاتیک
- آزمون پنوماتیک
- ضخامتسنجی
- بازرسی چشمی
بازرسی دورهای در زمان بهرهبرداری
پس از نصب و راهاندازی مخزن، لازم است در بازههای زمانی مشخص بازرسیهای دورهای انجام شود.
این بازرسیها برای تشخیص موارد زیر انجام میشوند:
- خوردگی داخلی یا خارجی
- ترکهای ناشی از تنش
- کاهش ضخامت دیواره مخزن
- نشتی یا تغییر شکل
روشهای تست و بازرسی مخازن تحت فشار
برای بررسی وضعیت مخازن تحت فشار از روشهای مختلف بازرسی استفاده میشود.
بازرسی چشمی (Visual Inspection)
اولین مرحله در بررسی وضعیت مخزن است و برای شناسایی خوردگی، تغییر شکل و ترکهای سطحی استفاده میشود.
برای اطلاع بیشتر در مورد این بخش به مقاله بازرسی چشمی مراجعه نمایید.

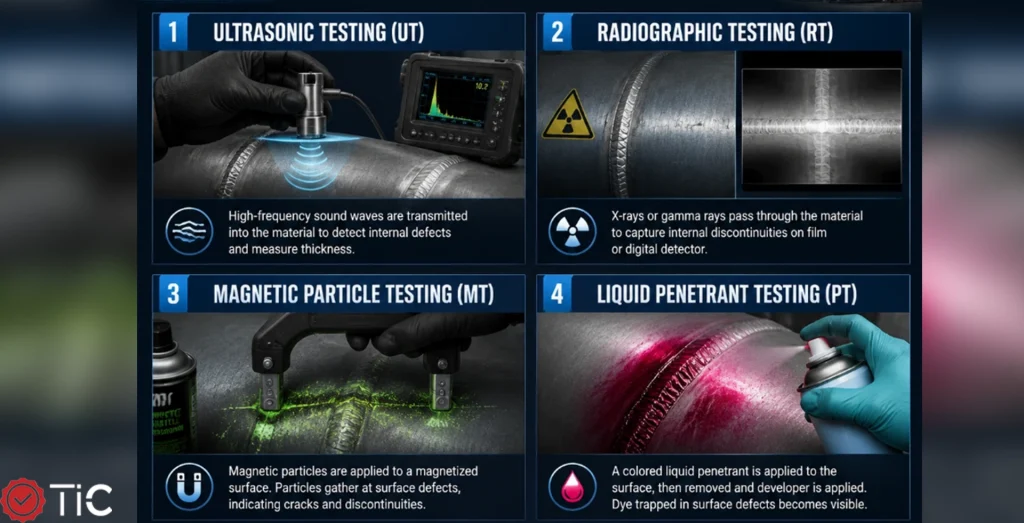

تستهای غیر مخرب (NDT)
در بسیاری از موارد عیوب در داخل مخزن یا جوشها قرار دارند و با چشم قابل مشاهده نیستند. در این شرایط از روشهای تست غیر مخرب استفاده میشود.
برخی از این روشها عبارتاند از:
- UT (Ultrasonic Testing)
- RT (Radiographic Testing)
- MT (Magnetic Particle)
- PT (Liquid Penetrant)
ضخامت سنجی و بررسی خوردگی
ضخامتسنجی برای بررسی کاهش ضخامت دیواره مخزن در اثر خوردگی انجام میشود.
بازرسی مخازن LPG
مخازن ذخیره و حمل گاز مایع به دلیل قابلیت اشتعال بالا و فشار کاری زیاد نیازمند بازرسیهای دقیق هستند. این بازرسیها بر اساس استاندارد ملی INSO 841 انجام میشود.
دامنه بازرسی شامل موارد زیر است:
- بازرسی مخازن ذخیره گاز مایع LPG
- بازرسی مخازن حمل گاز مایع LPG
خرابیهای رایج در مخازن تحت فشار
در طول زمان ممکن است مخازن تحت فشار دچار آسیب شوند. برخی از رایجترین مشکلات عبارتاند از:
- خوردگی داخلی و خارجی
- ترکهای ناشی از تنش
- عیوب جوشکاری
- کاهش ضخامت دیواره
- نشتی در اتصالات
تشخیص زودهنگام این مشکلات از طریق بازرسیهای منظم میتواند از وقوع حوادث بزرگ جلوگیری کند.
صدور گواهینامه بازرسی مخزن
پس از تکمیل بازرسیها و انجام آزمونهای لازم، در صورت تایید سلامت مخزن، گواهینامه بازرسی فنی صادر میشود.
این گواهینامه نشاندهنده موارد زیر است:
- انطباق مخزن با استانداردهای مربوطه
- تایید سلامت ساختاری مخزن
- مجاز بودن مخزن برای بهرهبرداری
جمعبندی
بازرسی مخازن تحت فشار یکی از مهمترین اقدامات برای حفظ ایمنی تجهیزات صنعتی و جلوگیری از حوادث خطرناک است. اجرای صحیح بازرسیها در مراحل طراحی، ساخت و بهرهبرداری باعث افزایش عمر مفید تجهیزات، کاهش هزینههای تعمیرات و حفظ ایمنی کارکنان خواهد شد.
شرکت مهندسی توسعه ایمن کوشا (TIC) با بهرهگیری از متخصصان مجرب و تجهیزات پیشرفته، خدمات بازرسی مخازن تحت فشار را مطابق با استانداردهای بینالمللی و ملی ارائه میدهد.
سوالات متداول (FAQ)
مخزن تحت فشار چست؟
مخزن تحت فشار تجهیزی صنعتی است که برای نگهداری گاز یا مایع در فشاری بالاتر از فشار محیط طراحی شده و در صنایع مختلف مورد استفاده قرار میگیرد.
چرا بازرسی مخازن تحت فشار اهمیت دارد؟
زیرا این مخازن در فشار بالا کار میکنند و هرگونه نقص در آنها میتواند باعث نشتی، انفجار و خسارات جانی و مالی شود.
بازرسی مخازن تحت فشار شامل چه مراحلی است؟
بازرسی حین ساخت، بازرسی قبل از بهرهبرداری و بازرسیهای دورهای در زمان استفاده از مراحل اصلی بازرسی هستند.
مهمترین استانداردهای مخازن تحت فشار کداماند؟
استانداردهای ASME Section VIII، EN 13445، BS 5500 و استاندارد ملی INSO 841 از مهمترین استانداردهای این حوزه هستند.
چه آزمایشهایی برای مخازن تحت فشار انجام میشود؟
از جمله مهمترین آزمایشها میتوان به آزمون هیدرواستاتیک، آزمون پنوماتیک، تستهای غیر مخرب (NDT)، ضخامتسنجی و بازرسی چشمی اشاره کرد.
