راهنمای جامع آزمونهای غیر مخرب (NDT): از اصول اولیه تا تکنولوژیهای پیشرفته
در دنیای مهندسی مدرن، تضمین سلامت قطعات و سازهها بدون آسیب رساندن به آنها، یک ضرورت حیاتی است. آزمونهای غیر مخرب (Non-Destructive Testing) که به اختصار NDT نامیده میشوند، مجموعهای از روشهای بازرسی هستند که به ما اجازه میدهند عیوب داخلی و سطحی مواد را بدون تغییر در ویژگیهای فیزیکی یا شیمیایی آنها شناسایی کنیم.
در این مقاله، به بررسی کامل انواع روشها، استانداردها، کاربردها در صنایع کلیدی و هر آنچه برای درک عمیق سیستمهای بازرسی فنی نیاز دارید، میپردازیم.
آزمونهای غیر مخرب (NDT) چیست و چرا حیاتی است؟
آزمون غیر مخرب به زبان ساده، یعنی معاینه فنی یک قطعه یا سازه به گونهای که پس از انجام آزمون، آن قطعه همچنان قابل استفاده باشد. برخلاف آزمونهای مخرب (مانند تست کشش یا ضربه) که قطعه در طی آزمایش از بین میرود، NDT اجازه میدهد تا در حین بهرهبرداری یا ساخت، از سلامت تجهیزات مطمئن شویم.
اهمیت NDT در صنایع مدرن
استفاده از NDT تنها یک انتخاب نیست، بلکه یک ضرورت است:
- افزایش ایمنی: جلوگیری از حوادث ناگوار ناشی از شکست قطعات.
- کاهش هزینهها: شناسایی عیوب قبل از بروز خسارات سنگین و توقف خط تولید.
- تضمین کیفیت: اطمینان از انطباق محصولات با استانداردهای بینالمللی.
- افزایش طول عمر تجهیزات: پایش مداوم وضعیت خوردگی و ترک در تجهیزات حساس.
مشاهده لیست کامل خدمات و روشهای قابل ارائه، به صفحه اختصاصی آزمونهای غیرمخرب NDT مراجعه نمایید.
انواع آزمونهای غیر مخرب (روشهای متداول)
روشهای NDT بسیار متنوع هستند و انتخاب هر کدام بستگی به نوع قطعه، جنس ماده و نوع عیب مورد نظر دارد. در ادامه به بررسی ۵ روش اصلی (Conventional NDT) میپردازیم:
۱. بازرسی چشمی (Visual Testing – VT)
ابتداییترین و در عین حال مهمترین روش بازرسی است.
- کاربرد در جوشکاری: شناسایی عیوب سطحی مانند تخلخل، بریدگی کناره جوش (Undercut) و انحرافات ابعادی.
- ابزارها: ذرهبین، آینههای بازرسی، گیجهای جوشکاری و ویدئوبورسکوپها برای نقاط دور از دسترس.
۲. آزمون التراسونیک (Ultrasonic Testing – UT)
این روش از امواج صوتی با فرکانس بالا برای شناسایی عیوب داخلی استفاده میکند.
- ضخامتسنجی: یکی از پرکاربردترین عملکردهای UT در سنجش میزان خوردگی لولهها و مخازن است.
۳. آزمون رادیوگرافی (Radiographic Testing – RT)
مشابه رادیولوژی پزشکی، در این روش از اشعه X یا گاما برای تصویربرداری از داخل قطعه استفاده میشود.
- مزیت: ارائه یک سند تصویری دائمی (فیلم رادیوگرافی) از وضعیت داخلی جوش یا قطعه.
- تفاوت RT با UT: رادیوگرافی در شناسایی عیوب حجمی (مثل حفره گاز) عالی است، در حالی که التراسونیک در شناسایی عیوب تخت (مثل ترک) دقت بیشتری دارد.
۴. آزمون ذرات مغناطیسی (Magnetic Particle Testing – MT)
این روش برای شناسایی عیوب سطحی و زیرسطحی در مواد فرومغناطیس (آهن و فولاد) کاربرد دارد.
- نحوه عملکرد: ایجاد میدان مغناطیسی در قطعه و پاشش ذرات آهن؛ تجمع ذرات در محل نشت شار نشاندهنده وجود ترک است.
۵. آزمون مایع نافذ (Liquid Penetrant Testing – PT)
ارزانترین و سادهترین روش برای شناسایی ترکهای سطحی در تمامی مواد (فلزی و غیرفلزی) است.
- مراحل: تمیزکاری، اعمال نافذ، پاکسازی مازاد و اعمال آشکارساز (Developer).
تکنولوژیهای پیشرفته (Advanced NDT)
با پیشرفت تکنولوژی، روشهای سنتی جای خود را به سیستمهای دیجیتال و دقیقتر دادهاند:

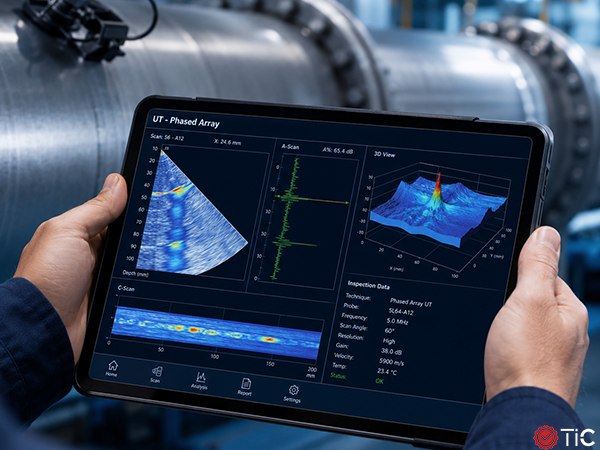

- آزمون Phased Array (PAUT): نسخه پیشرفته التراسونیک که از چندین المان برای جاروب کردن قطعه استفاده میکند و تصویری شبیه به سونوگرافی ارائه میدهد.
- آزمون TOFD: روشی بسیار دقیق برای اندازهگیری ابعاد دقیق عیوب داخلی با استفاده از پدیده پراش امواج.
- مقایسه PAUT و UT: سرعت بالاتر، دقت بیشتر و قابلیت ذخیرهسازی دادهها در PAUT نسبت به UT بیشتر میباشد که آن را به جایگزینی ایدهآل برای رادیوگرافی تبدیل کرده است.
کاربرد NDT در صنایع استراتژیک
۱. صنعت نفت، گاز و پتروشیمی: در این صنایع، NDT برای بازرسی خطوط لوله، مخازن تحت فشار و برجهای تقطیر استفاده میشود تا از نشت مواد سمی و انفجار جلوگیری شود.
۲. سازههای فلزی و پلها: بازرسی اتصالات جوشی در سازههای بلندمرتبه و پلهای فلزی برای اطمینان از تحمل بارهای دینامیکی و استاتیکی.
۳. مخازن تحت فشار: به دلیل فشار عملیاتی بالا، آزمونهای UT و RT در این تجهیزات برای جلوگیری از فاجعههای صنعتی الزامی هستند.
استانداردها و مدارک حرفهای در NDT
برای اینکه نتایج آزمونهای غیر مخرب معتبر باشد، بازرسان باید طبق استانداردهای بینالمللی عمل کنند.
استانداردهای مرجع: ASME Sec V, API 1104, AWS D1.1 , ISO5817 و ISO 9712.
سطحبندی NDT (ASNT Levels)
- Level I: توانایی انجام آزمون طبق دستورالعمل.
- Level II: توانایی تفسیر نتایج و صدور گزارش.
- Level III: توانایی طراحی دستورالعملها و آموزش نیروها.
مزایا و محدودیتهای NDT در یک نگاه
| روش تست | مزایا | محدودیتها |
| بازرسی چشمی (VT) | ارزان، سریع، بدون تجهیزات خاص | فقط عیوب سطحی (و معمولاً عیوب واضح/بزرگ)؛ وابسته به تجربه بازرس |
| التراسونیک (UT) | نفوذ عمقی بالا، ایمن، مناسب برای اندازهگیری ضخامت و تشخیص عیوب داخلی | نیاز به مهارت بالای اپراتور؛ نیاز به کوپلنت و آمادهسازی سطح؛ تفسیر نتایج میتواند پیچیده باشد |
| رادیوگرافی (RT) | مستندسازی تصویری، دقت بالا برای عیوب حجمی (مثل تخلخل/سرباره) | خطرات پرتوگیری؛ هزینه و زمان بالاتر؛ نیاز به محدودسازی محیط؛ حساسیت کمتر برای برخی ترکهای تخت |
| مایع نافذ (PT) | ساده و کمهزینه؛ مناسب برای اکثر مواد غیرمتخلخل؛ حساس به ترکهای سطحی ریز | فقط عیوب باز به سطح را نشان میدهد؛ نیاز به تمیزکاری دقیق؛ روی سطوح زبر/متخلخل کارایی کم؛ شرایط محیطی (دما/آلودگی) مؤثر است |
| ذرات مغناطیسی (MT) | سریع و نسبتاً کمهزینه؛ بسیار خوب برای ترکهای سطحی و نزدیک به سطح در فولاد؛ مناسب برای جوشها | فقط برای مواد فرومغناطیس (مثل فولاد)؛ عمق نفوذ محدود؛ نیاز به آمادهسازی سطح و جهتدهی درست میدان مغناطیسی |
نتیجهگیری
آزمونهای غیر مخرب (NDT) ستون فقرات ایمنی و کیفیت در صنایع مهندسی هستند. شناخت دقیق روشها، از بازرسی چشمی ساده تا تکنولوژیهای پیچیدهای مثل Phased Array، به شما کمک میکند تا طول عمر تجهیزات خود را افزایش داده و از هزینههای ناخواسته جلوگیری کنید.
اگر به دنبال بازرسی دقیقتر، سریعتر و قابلاعتمادتر از جوشها و تجهیزات صنعتی هستید، تست Phased Array (PAUT) یکی از خدمات پیشرفته NDT است که توسط کارشناسان مجرب و دارای صلاحیت مجموعه ما قابل انجام و ارائه میباشد. این روش با ثبت دادههای قابل ردیابی و ارائه گزارشهای فنی دقیق، انتخابی ایدهآل برای پروژههای حساس در صنایع نفت، گاز، پتروشیمی و سازههای فلزی است.
برای دریافت مشاوره و هماهنگی انجام آزمون PAUT، با کارشناسان ما تماس بگیرید.
سوالات متداول
۱. کدام روش NDT برای قطعه من مناسبتر است؟
انتخاب روش به جنس قطعه (فلزی یا غیرفلزی)، نوع عیب مورد انتظار (سطحی یا داخلی) و بودجه شما بستگی دارد. برای مثال برای ترکهای داخلی در فولاد، UT یا RT پیشنهاد میشود.
۲. آیا آزمونهای NDT خطرناک هستند؟
به جز روش رادیوگرافی (RT) که به دلیل استفاده از اشعه ایکس نیاز به ایزوله سازی محیط دارد، سایر روشها مانند UT، MT و PT کاملاً ایمن هستند.
۳. تفاوت بازرسی فنی با آزمون مخرب چیست؟
در آزمون مخرب قطعه آسیب دیده و دیگر قابل استفاده نیست (مثل تست فشار مخزن تا لحظه انفجار)، اما در NDT قطعه پس از آزمون به چرخه تولید باز میگردد.
۴. هزینه انجام آزمونهای غیر مخرب چقدر است؟
هزینهها بر اساس متراژ جوش، تعداد قطعات و روش انتخاب شده (سنتی یا پیشرفته) متغیر است. روشهای Advanced NDT معمولاً هزینه بالاتری دارند اما خروجی دقیقتری ارائه میدهند.
